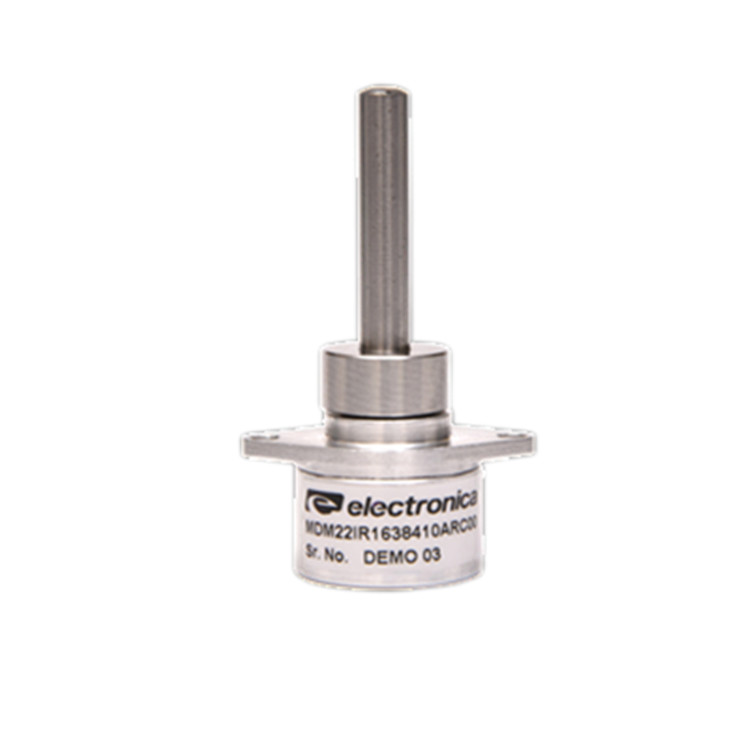

MDM22磁性編碼器模塊由編碼器本體和磁座組成。磁體支架安裝在磁體支架前面的旋轉軸和編碼器體上。機身內的傳感器將感應旋轉磁鐵，并為絕對輸出和增量輸出提供高達每轉 14 位的輸出。這提供了非常高速、IP68 堅固、無軸承的編碼器設計，非常適合惡劣環境中的應用。

• 22mm 模塊化編碼器，帶磁鐵支架
• 使用 5V 電源供電
• 支持多種輸出，如模擬正余弦輸出、增量 RS422、絕對 SSI 和 BiSS-C 協議
• 每轉支持14 位（16384 個位置）絕對和增量輸出
• 精度 +/- 0.5°
• 以高分辨率實現高達 20000 rpm 的高速運行
• 3600 CPR 也可用于為數學計算提供更容易的角度分辨率

電源：+5V DC (±5%)

電流消耗：50mA 至 90mA

轉速：max.20000 至 120000 RPM

工作溫度：-40°C 至 +125°C

儲存溫度：-40°C 至 +125°C

輸出：AS - 2Vpp 每個信號

AC - 0.5Vpp 每個信號和 RS422

防護等級：IP68 (IEC 60529)

EMI/EMC 合規性：EN61326

電機控制

造紙和紡織工業

工業自動化

還有更多……
