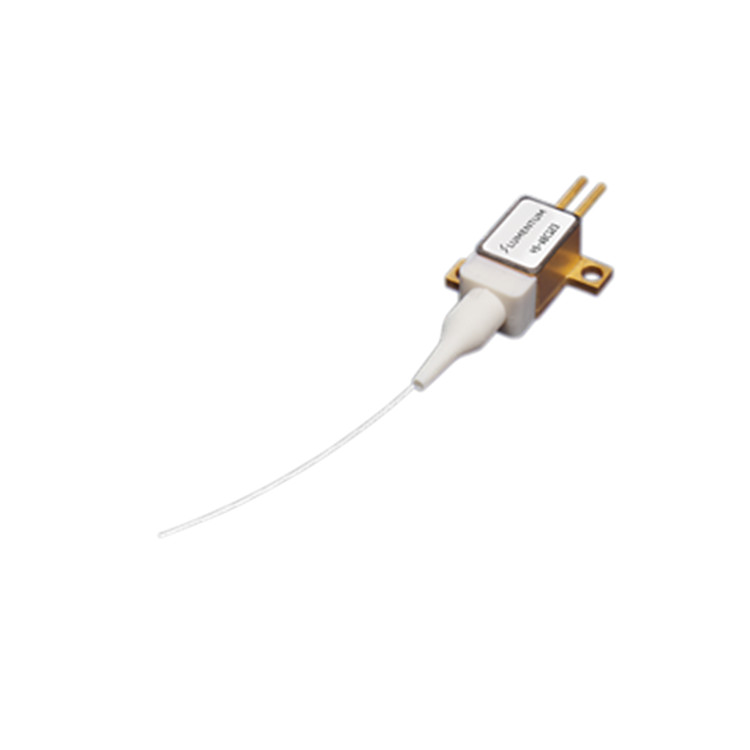

Lumentum 4900 系列非制冷多模泵模塊無需熱電冷卻器及其控制電路，簡化了用于 CATV 和 FTTx 應用的下一代大功率摻鉺光纖放大器 (EDFA) 設計。

4900 系列建立在 Lumentum 4800 系列經過現場驗證的成功基礎之上。新型泵具有更高功率、更小、無冷卻器的占地面積，并帶有隔離的電氣引腳，可簡化熱和電氣管理。來自 105 µm 光纖尾纖的高達 10 W 光功率使 4900 系列成為 FTTx 和 CATV 高功率 EDFA 泵浦市場的理想解決方案。此外，4900 系列利用現有的全球 Lumentum 基礎設施，將高度可靠的設計與具有成本效益的制造相結合。

• 高達 10 W 的高輸出功率
• 105 微米孔徑
• 22 不適用
• 隔離電觸點
• 高可靠性

工作電流 I_op

4W：max.8.0 A

6W：max.11.0 A

8W：max.13.0 A

10W：max.15.0 A

反向電壓 V_rvs

4W：max. 2.0 V

6W：max. 2.0 V

8W：max. 2.0 V

10W：max. 2.0 V

外殼工作溫度T_OP

4W：-10°C…75°C

6W：-10°C…75°C

8W：-10°C…75°C

10W：-10°C…75°C

儲存溫度 Tstg

4W：-40°C…85°C

6W：-40°C…85°C

8W：-40°C…85°C

10W：-40°C…85°C

鉛焊接溫度，max. 10 秒T_ls

4W：max. 300°C

6W：max. 300°C

8W：max. 300°C

10W：max. 300°C

相對濕度，非冷凝，環境溫度 < 45°C

4W：max. 85%

6W：max. 85%

8W：max. 85%

10W：max. 85%

靜電放電 (ESD) V_esd

4W：max. 500 V

6W：max. 500 V

8W：max. 500 V

10W：max. 500 V

光纖彎曲半徑（長期部署）

4W：min. 30mm

6W：min. 30mm

8W：min. 30mm

10W：—

纖維軸向拉力，15s

4W：max. 5 N

6W：max. 5 N

8W：max. 5 N

10W：max. 5 N

纖維側拉力，15s

4W：max. 2.5 N

6W：max. 2.5 N

8W：max. 2.5 N

10W：max. 2.5 N

Er/Yb 共摻雜雙包層光纖放大器

用于 CATV 和 FTTx 的大功率 EDFA
