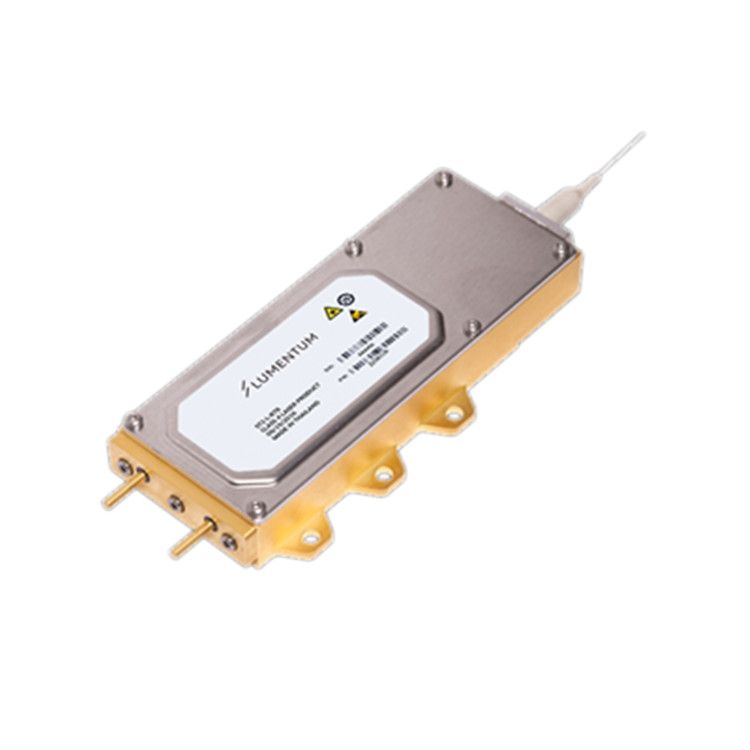

ST2-L 在 135 μm 纖芯光纖的 0.15 數值孔徑內提供 110 W 的功率。該泵在 885 nm 或 888 nm 的窄波長范圍內工作，使用非常適合泵浦釹基激光器的內部鎖定技術。它采用新一代高功率專有芯片，針對高功率下的可靠性進行了優化。

多模泵模塊提供高功率、小尺寸和簡化的熱管理。二極管作為分布式熱源運行，允許具有可預測的高可靠性的風冷或水冷架構。ST2-L 系列是針對需要波長精度的光纖耦合泵浦激光器市場的獨特解決方案。它以具有成本效益的包裝提供強大的技術屬性。

• 110 W 輸出功率進入 135 µm 核心的15 數值孔徑 (NA)
• 885 nm 和 888 nm 波長，鎖定在窄波長范圍內
• 高可靠性
• 22 NA 光纖
• 隔離的電觸點

110 W 輸出功率下的激光特性

工作電流設定點 (BOL)：max. 12.6 A

110W 輸出功率和 35ºc外殼溫度下的激光特性

工作電壓 Vop：max. 21.0…23.8 V

電光轉換效率 PCE：38%...44%

波長范圍（波段內功率的 90%）λ：883.6 nm- 886.4 nm

886.8 nm …889.1 nm

光譜寬度 (FWHM) ：nm

波長隨溫度變化 Δλ/ΔT：0.01 nm/°C

對二極管的背反射隔離 (1030–1064 nm) ：30 dB

光在 0.15 NA以內：95%

纖芯直徑 dc：133.5 µm…136.5 µm

光纖數值孔徑 NA：0.215…0.235

光纖包層直徑 d_cl：153 µm …157 µm

光纖緩沖直徑d_B：300 µm…340 µm

總纖維長度 Lf：1.2 m…2.0 m

光纖彎曲半徑：35 mm

纖維軸向拉力，15 s：5 N

纖維側拉力，15 s：2.5 N

使用 YAG 或釩酸鹽共摻雜的釹基激光器泵浦
