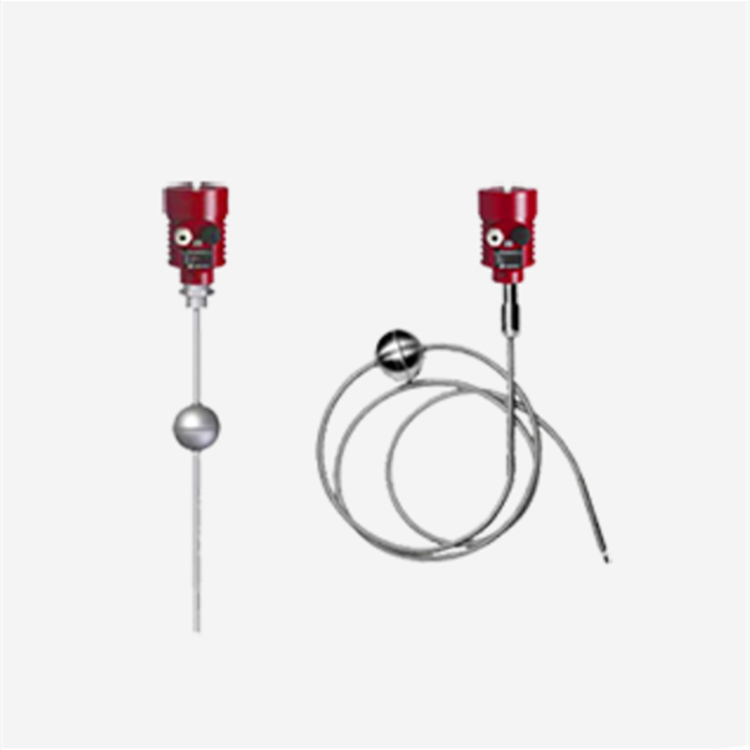

FD50.10磁致伸縮液位計廣泛應用于工業過程控制、石油加工、制藥、食品加工、水處理、地下加油站庫存等進一步使用。

• 測量范圍 0...15m
• 模塊化設計，傳感器和電子單元可以互換，便于備件和維護
• 精度 ±1mm 或 ±0.05% FS
• 工藝壓力可達10MPa
• 工藝溫度可達350℃
• 支持兩線制4...20mA HART通訊
• 帶字段鍵校準，使用方便快捷
• 無需定期校正和維護

• 測量介質：液體
• 范圍：桿：150…6000mm；接線：max 15000mm
• 盲區：

連桿：上盲區51mm，下盲區36mm

接線：上盲區100mm，下盲區300mm（適合浮彈Φ51mm）

• 線性誤差：優于±0.05%F.S.
• 重復性：優于±0.002%F.S.
• 出口溫度漂移：50ppm/℃

電氣參數

• 電源：24V±2.4VDC
• 單路輸出：4…20mA / HART 或 RS485
• 功率：≤50mA
• 輸出紋波：≤20mV
• 負載能力：4…20mA：負載能力≤500Ω

機械參數

• 安裝形式：法蘭安裝、BSPT、端口安裝 定位環安裝或特殊定制
• 引出方式：屏蔽電纜連接器，標準1m；卡箍連接
• 探頭材質：不銹鋼316L或定制
• 表頭外殼材質：AL
• 浮球材質：不銹鋼304、316L、chemigum

環境條件

• 工藝壓力：棒材10MPa；成纜0.1MPa
• 工藝溫度：棒材：﹣40...﹢350℃； 布線：﹣40...﹢85℃
• 環境溫度：﹣40...﹢80℃
• 防護等級：IP67
• 防爆等級：Exd IIC T5 ；Exia IIB T5
