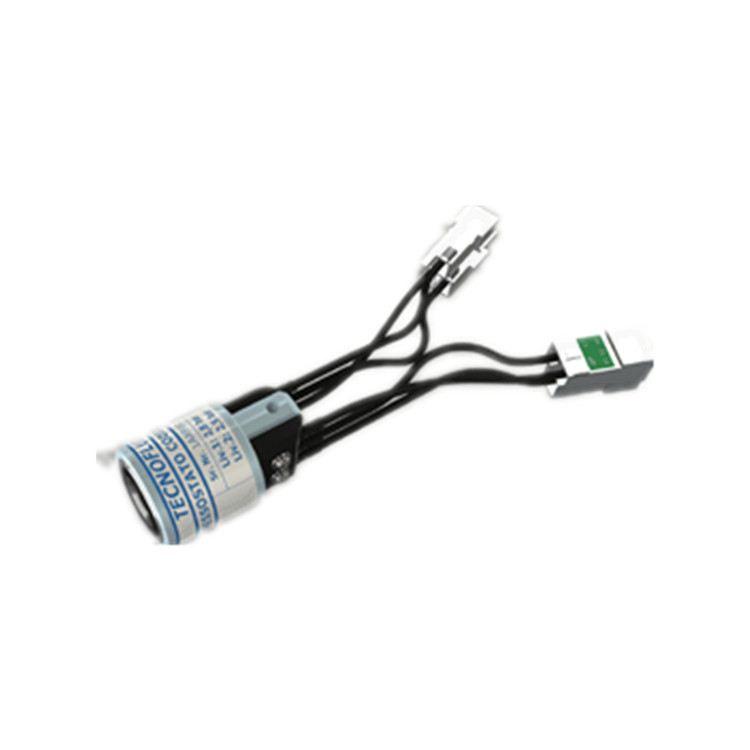

5-1648-0系列壓力開關是設計用于監測中壓斷路器中 SF6 氣體壓力的裝置。 這些壓力開關屬于雙開關級別類型，因此適用于監測兩個不同的壓力級別。 因此，此特性允許您管理一個注意閾值，低于該閾值以在開關中補充氣體，超過下一個干預閾值，使開關本身處于緊急保護狀態。開關須配備一個壓力插座，帶有適合于接收壓力開關的 1/4"BSP 外螺紋。細節顯示了壓力開關的典型應用，采用歧管底座接收來自開關三極的氣體。該解決方案特別方便，因?yàn)樗试S您使用單個壓力開關來監控所有開關極上的壓力水平。

與普通氣動壓力開關不同，所討論的系統配備了金屬波紋管膨脹系統，該系統決定了幾乎無限的使用壽命，而不會出現其他系統（例如丁腈膜裝置）典型的性能下降。

車身陽極氧化鋁

螺紋連接 不銹鋼

機械阻力極限 30 bar

工作溫度-40 / + 85°C

擰緊扭矩 25 Nm Max

防護等級 IP 42
