8 GHz 60 dB 可編程衰減器

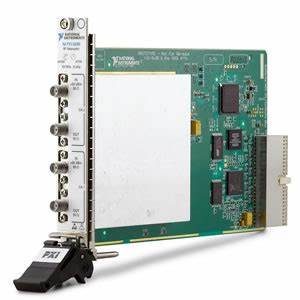

National Instruments P/N PXI-5695

PXI-5695 是一款兩通道可編程衰減器，具有一個固定衰減路徑和一個可編程衰減路徑。級聯時，組合路徑在 2.5 GHz 時可提供高達 70 dB 的總衰減。使用 PXI-5695，您可以提高射頻信號發生器在較低功率范圍內的功率精度。使用外部衰減器，您可以在信號發生器的準確范圍內生成射頻信號，并將信號衰減到所需的輸出功率。

通用

• 可級聯兩通道 30 dB 可編程衰減
• 單槽 3U PXI 模塊
• 操作條件：0 至 55 °C

典型性能

• 頻率范圍：10 MHz 至 8 GHz
• 輸入功率 (Pmax)：33 dBm
• 通道 0 增益：0 或 -30 dB
• 通道 1 增益：0 到 -30 dB，步長為5 dB
• 二次諧波 (OIP2)：-40 dBc
• 典型的三階輸出截取 (OIP3)：33 dBm

儀器控制

• NI 兼容的 IVI 驅動程序
• 儀器切換時間 (Tsw)：5 毫秒
