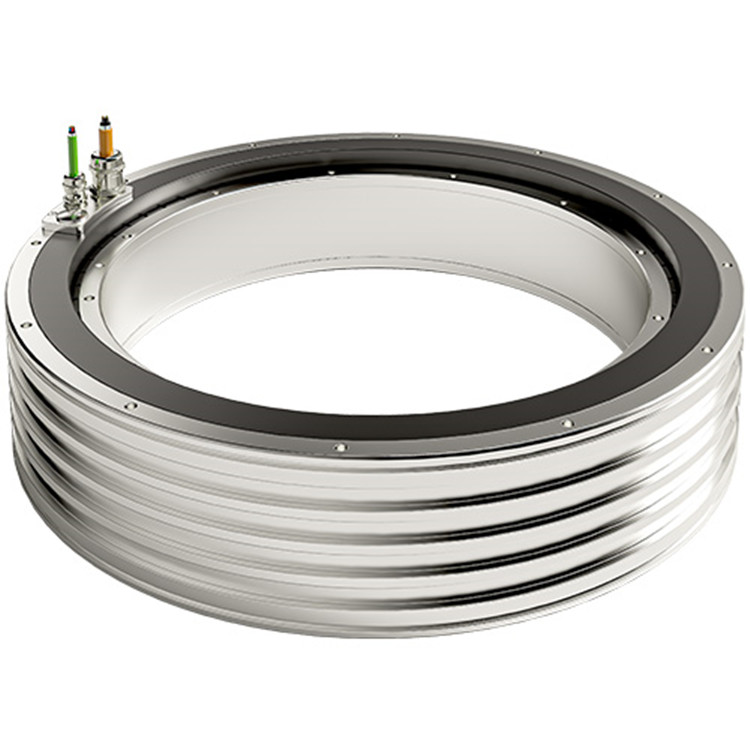

QTL 485 是大扭矩 Tecmotion 電機系列中較大的一款。它有一個冷卻環，應與外殼一起封閉，形成一個冷卻通道。它采用了同樣效率高且節省空間的電磁設計，可滿足更高的扭矩要求。它的內徑較大，適合集成到旋轉分度臺和材料處理等（現有）應用中。根據電機高度的不同，它可提供 659-907 Nm的連續扭矩和 1651-2202 Nm的扭矩。

降低成本

使設計更輕薄

減少磨損

無需齒輪箱、皮帶和減速機等機械傳動裝置

螺栓孔、轉子環、釹鐵硼磁鐵、封裝設計、連續扭矩范圍、聚氨酯樹脂、冷卻環、用于水冷卻、高扭矩密度

產地：美國

Max扭矩：1651 - 2202 Nm

峰值扭矩：1342 - 1789 Nm

持續扭矩：659 - 907 Nm

構建高度：485-85

繞組類型：Ⅰ

電機類型Max電壓 ph-ph：480 V

失速扭矩：466 Nm

Max轉速：138 rpm

電機扭矩常數：41.7 Nm/A_rms

電機常數：218.5 Nm²/W

Max電流：44 A

峰值電流：33.8 A

Max持續電流：15.8 A

失速電流：11.2 A

反電動勢相位-峰值：3569 V/krpm

反電動勢相位均方根：2523 V/krpm

每相線圈電阻：2.66 Ω

每相線圈感應：14.5 mH

電氣時間常數：5.4 ms

極數：62

連續功率損耗：2584 W

熱阻：0.031 ℃/W

熱時間常數：47 s

水冷流量：12.4 l/min

溫度切斷/傳感器：PTC 1kΩ (3x)/ PT1000 (3x)

定子外徑：485 mm

轉子內徑：366 mm

電機高度：85 mm

半導體、機床、機器人、顯示應用和印刷業等各種應用，適用于集成到（現有的）應用中，如旋轉分度臺、印刷機械和材料處理等各種市場。
