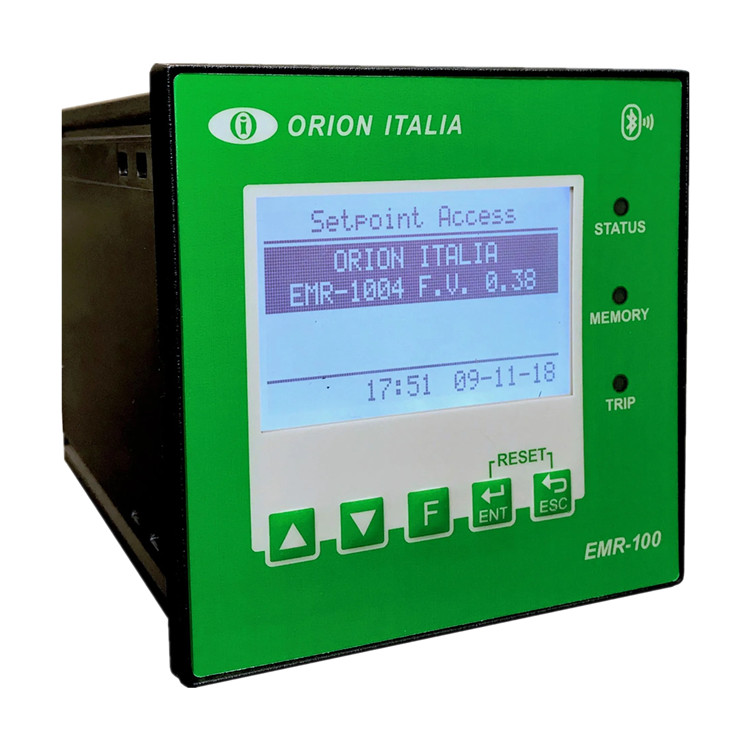

EMR-100繼電器設計用于連續監測中壓或低壓?jiǎn)蜗嗷蛉嘞到y(tǒng)中的電氣參數。它允許直接或遠程監控系統的一般情況。

由于適用于各種應用的可編程觸點，EMR-100的一些可用版本也可用于控制生產過程。

• 數字測量

-真實RMS相位和接地電流

-真實RMS相位+和線路電壓

-能量

-正負有功功率（kW）和無功功率

-頻率（Hz）

-電壓和電流不平衡

-電流K系數

• 信號和編程

-圖形128x64液晶顯示屏

-狀態LED

-故障條件及其值的指示和存儲

• 輸出觸點閾值級別

-接地和中性點過電流

-min電壓

-max+/-KW

-欠電壓

-過電壓

-電力需求

• 電源電壓：120/230 Vac，-15%，+10%，50/60 Hz
• 操作溫度：-20°C+55°C
• 儲存溫度：-30至+70°C
• max功耗：6 VA (4 W)
• 相對濕度：max 90%（非冷凝）
• 燃燒：在50°C下48小時
• 產地：意大利

-電介質耐受電壓

• 2 kVac，來自所有電路和外殼的60s
• 2 kVac，HLV和LV電路之間60秒

-電氣絕緣結構

• 過電壓類別：III
• 污染程度：2
• 海拔：2000米（AMSL）

-相位CT輸入

• 標稱電流輸入：In=0.2 A
• 負荷：0.2 VA@In
• 頻率：50/60 Hz
• 范圍：0.01到4 x In
• max連續電流：2 x In

-準確性

• 電壓：cl.0.5%±1位
• 電流：cl.0.5%±1位
• 三相有功功率：cl.1%±1位
• 三相有功能量：cl.1%±1位

-電壓輸入

• 額定輸入（Vn）：480/277 Vac（ph ph/ph-N）50/60Hz
• VT負載：max 0.5 VA
• max連續電壓：500/300 Vac（ph ph/ph-N）
• 范圍：10-300 Vac（ph-N）
• 系統：3線，4線
• 外部VT：Y形/Y形或德爾塔/德爾塔

• 配電饋線、變壓器、發電機、電容器組和電機的計量
• 商業和工業公用事業
• 靈活控制需求甩負荷、功率因數等
• 電能質量分析
