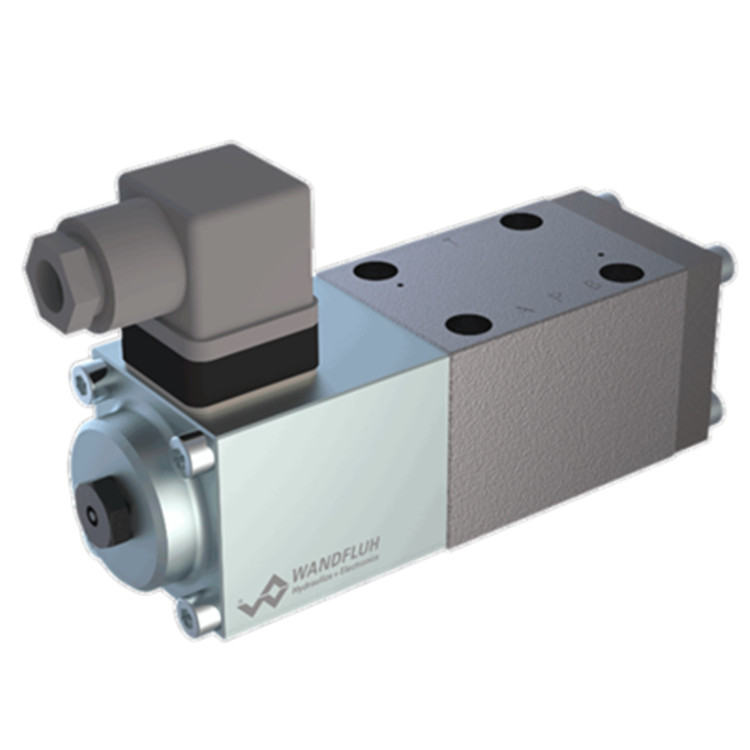

直接控制滑閥，由Wandfluh比例電磁閥（VDE標準0580）驅動，采用五腔設計。機油中的電磁閥潮濕。帶有精密加工油道的滑閥控制油量，油量與電磁閥電流成比例。通過優化流道降低壓降。準確的閥芯配合，使用壽命長。閥芯由硬化鋼制成，閥體由適用于液壓閥的鑄鐵制成。法蘭式，通過連接板進行螺紋連接。

滑閥行程、孔徑和體積流量與比例電磁閥處電流的增加成比例增加。這種特殊的設計可以感應并補償負載引起的流量變化。流量隨壓力變化保持恒定。閥芯的優化形狀可獲得良好的流量分辨率，這對于靈敏的運動控制非常重要。為了控制閥門，可使用Wandfluh比例放大器。

標稱尺寸：NG6符合ISO 4401-03

名稱：4/2-、4/3通比例控制閥

結構：直接操作滑閥

安裝：法蘭，4個孔，用于內六角螺釘M5x45

緊固扭矩：MD=5.5 Nm（螺釘質量8.8）

管道連接：連接板，多工位法蘭底板，縱向堆垛系統

安裝位置：任意

環境溫度：-20…+50°C

重量：4/2路m=1.85 kg

4/3向m=2.85 kg

流體：礦物油，其他要求的流體

污染：ISO 4406:1999，18/16/13級效率（要求過濾等級ß6…10≥75）

粘度范圍：12 mm²/s…320 mm²/s

流體溫度：-20…+70℃

工作壓力：pmax=250 bar（端口P、A、B）

油箱壓力：油箱壓力max.（T）

pmax=160 bar

標稱體積：Q_N=2.5 l/min

Q_N=10升/分鐘

流量：Q_N=5 l/min

Q_N=15 l/min

Q_N=20 l/min

體積流量min.：Qmin=0,02 l/Min

分辨率：1 mA

重復性：≤1%

滯后：≤2%

由于高分辨率，這些閥門特別適合于高要求的任務。

應用領域：搬運操作、機器人、致動器、雷達控制車輛、工具制造和造紙機，換句話說，任何需要準確控制系統的地方。
