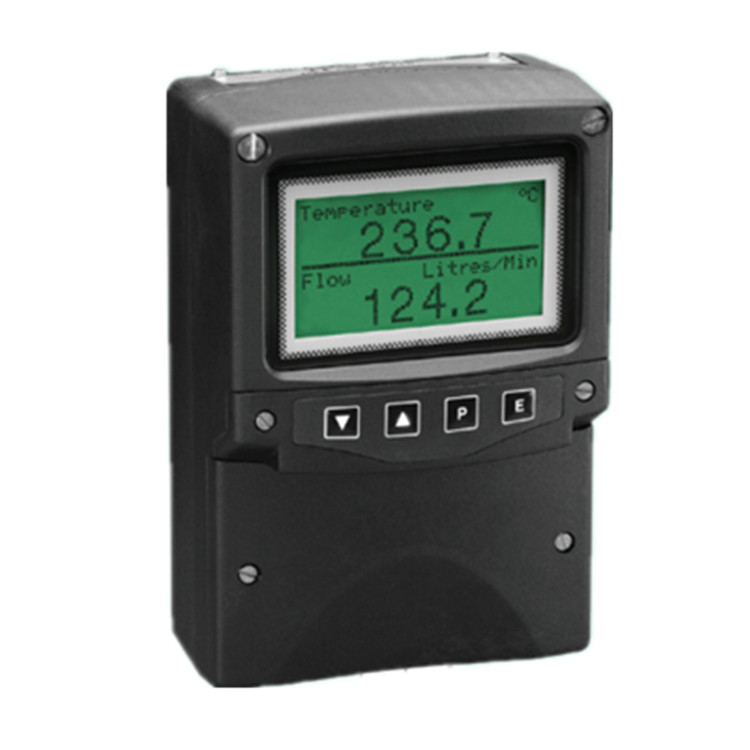

BA684DF-F FOUNDATION現場總線顯示儀表可在86.5mm x 45mm屏幕上顯示多達八個現場總線過程變量。十一種標準顯示屏幕格式中的一種可同時顯示多達八種現場總線變量，以及測量單位和標簽信息。操作員可以通過前面板按鈕選擇顯示的屏幕，也可以禁用這些按鈕。

該現場安裝型號安裝在堅固的IP66玻璃增強聚酯（GRP）外殼中，外殼帶有鋼化玻璃窗，可采用表面安裝，或使用其中一個附件套件進行管道安裝?，F場總線顯示器可提供六個獨立的報警輸出，每個報警輸出可鏈接到任何顯示的現場總線變量。配置和報警設置點通過前面板按鈕輸入，該按鈕可能受到安全代碼的保護。

• 高對比度5mm x 45mm顯示屏，帶背光
• 多達8個現場總線變量
• FOUNDATION現場總線協(xié)議
• 總線供電
• 六個可選報警輸出

顯示

類型：120 x 64像素液晶

尺寸：86.5mm x 45mm

背光：由現場總線供電

屏幕：標準格式

1、2、3、4或8個變量加上條形圖可以包括：測量標簽信息單位

控制

前面板：當BA684DF-F配置為顯示比單個屏幕所能容納的變量更多的變量時，四個按鈕在屏幕之間滾動指示器顯示。也用于配置可選的本地報警。

現場總線通信

電壓：9至32V

電流：25mA

符合IEC61158-2 31.25kbits/s電壓模式。

Protocol Foundation現場總線，符合ITK 6.3

環(huán)境

工作溫度：-20至60°C

儲存溫度：-40至85°C

濕度：至95%@40°C

外殼：IP66

EMC：符合歐盟指令2014/30/EU

機械

端子：0.5至1.5mm²電纜的螺絲夾

重量：1.6kg
