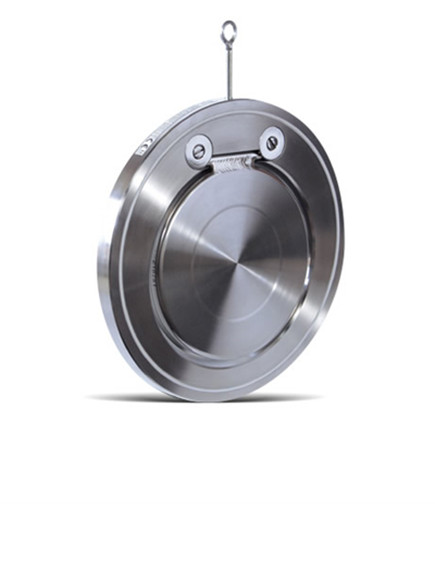

產品介紹
晶圓設計
自定心
重量輕，體積小
低壓降
易于安裝和易于維護
通向流體通道的圓盤可以在一個方向上通過
標準材料：鍍鋅碳鋼，不銹鋼316，鋁青銅
金屬/金屬閥座或軟座（NBR，EPDM，PTFE，F(xiàn)KM）
SeriesDN 32-800
適用于法蘭UNI PN 6,10,16,25和ANSI 150 RF
根據要求提供其他材料和特殊執行：
-Series ANSI 300 - ANSI 1500 RF
-Series PN 40 - PN 250
根據PED 97/23/EC生產旋啟式止回閥規格參數
工作壓力
PN 5 | 6 kg/cm2 | 85 psi |
PN10 | 10 kg/cm2 | 142 psi |
PN 16 | 16 kg/cm2 | 227 psi |
PN 25 | 25 kg/cm2 | 355 psi |
ANSI 150 | 20 kg/cm2 | 284 psi |
最小開啟壓力
| DN32:DN150 | DN200:DN300 | DN400:DN600 |
流動方向 | |||
水平開啟10°→ | 3 | 3 | 6 |
水平開啟10°→ | 9 | 12 | 16 |
水平開啟10°→ | 13 | 19 | 26 |
垂直向上↑ | 16 | 22 | 32 |
垂直向下↓ | 無法使用安裝在此位置的閥門 | ||
