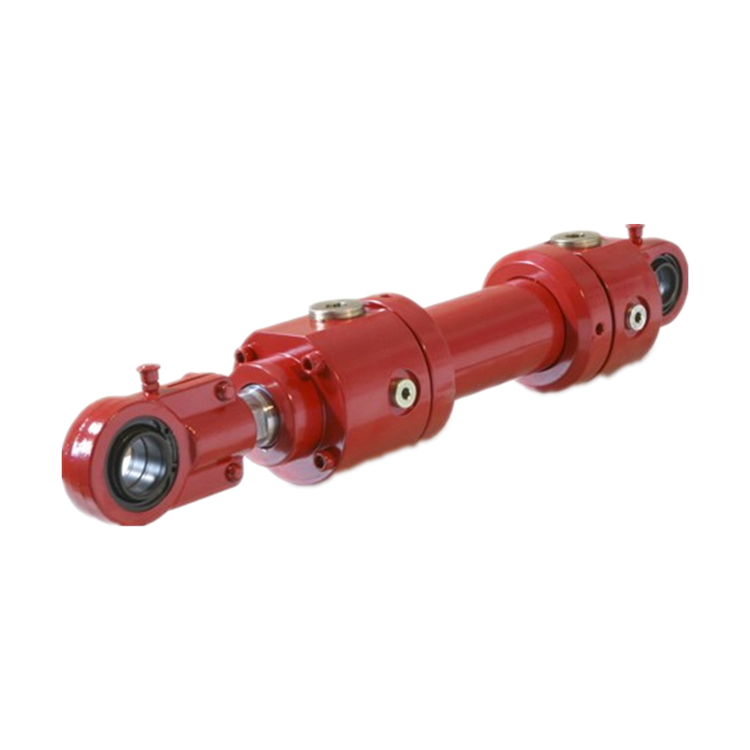

HD 6120是標準的雙作用氣缸組，適用于重工業用途?；钊睆浇橛?Ø25 – 200 之間，每種活塞尺寸都有兩個可選的閥桿選項。連接開口具有圓柱形管螺紋。氣缸的行程長度可由客戶確定，長度和行程公差符合ISO 8135。在HD 6120系列的設計中，特別注意了氣缸的密封性。因此，閥桿上采用了雙重密封結構。在這種情況下，滑環密封件充當實際的壓力密封件。在它的后面，在非加壓側，有一個唇形密封，它可以擦去從閥桿上穿過壓力密封的油膜。經驗表明，這種密封解決方案可以max限度地減少通過閥桿的油轉移。

• 堅固耐用
• 高性能

• 公稱壓力：16 MPa (160 bar)
• max壓力：25 MPa (250 bar)
• 工作溫度：–30 °C...+90 °C
• max活塞速度：0.5 m/s
• 壓力介質：礦物油

材質：

• 缸筒：無縫鋼管，內表面光軋或珩磨 Ra 0.4
• 活塞桿：鍍硬鉻桿，鉻層厚度min 20微米，Ra 0.4
• 活塞：鑄鐵，GGG 50
• 活塞密封：滑環密封，聚氨酯
• 活塞導軌：Tissue Packelite
• 閥桿壓力密封：滑環密封，PTFE (Ø40-200)
• 附加閥桿密封：唇形密封，聚氨酯
• 分配器：聚氨酯
