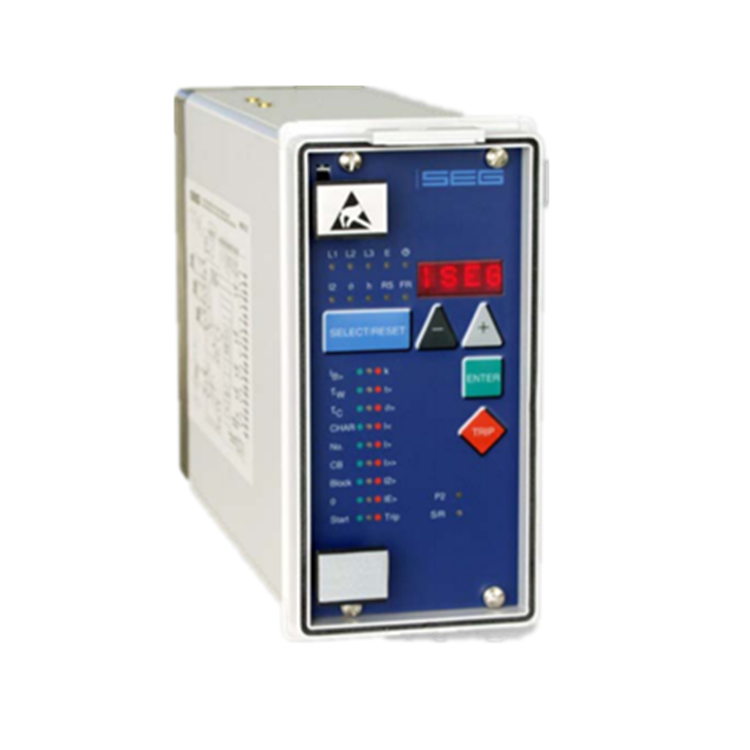

Woodward SEG高科技系列保護繼電器MRN3-1

伍德沃德低壓、中壓和高壓級高科技系列模塊化保護裝置包含很多復雜的功能。其保護范圍包括從基本的時限過流保護、機械保護到高級差動保護。除了單一保護功能的繼電器外，還提供具有組合功能的繼電器。這一系列采用門裝設計，可安裝單獨的外殼上或安裝在 19" 機架上。如需安裝在背板上，還可提供適配器。由于利用了“插件”技術，在電流輸入端設計了自動斷路機制，所以該系列的繼電器可在運行期間更換。LED 指示燈和字母數字顯示器可清楚顯示測量、設置和故障值的文本并支持直觀操作。此外，還可通過標準化接口連接到 SCADA 系統。

• 微處理器技術
• 有效的模擬低通濾波器，用于在測量頻率和矢量涌動時能夠抑制諧波
• 數字濾波測量值通過使用離散Fourier分析來抑制高次諧波和直流組件引起的故障
• 電壓、頻率和矢量涌動于一體設備以及單電壓、頻率和矢量浪涌的設備集成功能
• 兩個參數集
• 每兩步進行電壓監控欠壓/過壓檢測
• 每三步進行頻率監控（用戶設定）
• 電壓和頻率監控的時間設置完全獨立
• 可調電壓閾值用于阻止頻率和矢量測量浪涌電壓
• 正常操作下，所有的測量值的顯示和設置參數都通過字母數字顯示器和LEDs
• 主要的數量作為顯示測量值
• 記錄多達八個時間戳故障事件
• 由外部閉鎖輸入的閉鎖個別功能參數可根據需要進行設置
• 自由分配輸出繼電器
